CT7a: reflectancia y dispersión absoluta
La versión absoluta
del CT7
Descripción
El

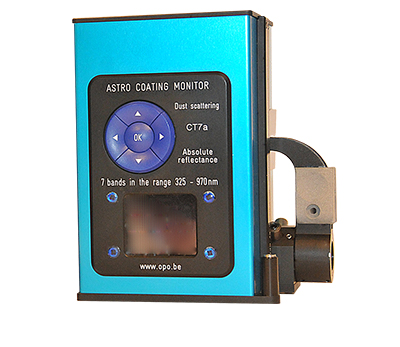

reflectómetro / dispersómetro CT7a es la nueva versión absoluta del
CT7, que ya se utiliza en los telescopios más avanzados de todo el mundo y es, a día de hoy, el mejor instrumento de medición disponible para la reflectividad y la dispersión de los revestimientos de los telescopios gigantes.
La novedad de la CT7a es un sistema de calibración absoluta. Para cada conjunto de medidas, puede realizar una nueva calibración en su entorno de trabajo real y evitar así cualquier alteración de un calibre de referencia.
Debido al sistema mecánico que proporciona la calibración absoluta in situ, la precisión de la
CT7a es, de hecho, algo inferior a la de la
CT7. Por lo demás, su tecnología se basa en el mismo algoritmo inigualable ideado por el
Dr Daniel Malaise para el
CT7. Proporciona una precisión (0,5%) y una repetibilidad (0,02%) muy superiores a las de cualquier otro aparato de medición disponible, aparte del propio
CT7.
Al igual que su homólogo, el CT7a se maneja con la mano. El instrumento mide 95 mm de largo, 85 mm de ancho y 135 mm de alto, y pesa menos de 800 gramos. Está diseñado para medir cualquier superficie de forma segura y sencilla, en cualquier entorno.
El
reflectómetro / dispersómetro CT7a funciona con pilas, por lo que puede llevarse fácilmente a la superficie que se desea medir. El
CT7a se coloca mediante un contacto suave de tres puntos. Los espejos curvos pueden medirse sin corrección hasta un radio de + o - 10m. Debido al mayor recorrido del haz, el
CT7a es más sensible que el
CT7 a la desalineación y la curvatura del espejo. Puede guardar hasta 10.000 medidas y configurar el instrumento para que tome una medida en bucle a intervalos elegidos en funcionamiento de consola.
Para leer las medidas, conecte el reflectómetro / dispersómetro a su estación de cálculo, y abra el programa incluido CT7 Console. Obtendrá todos los resultados en una tabla fácil de leer, puede configurar sus hojas de resultados, copiar-pegar a excell o exportarlos fácilmente en un archivo .csv para guardar o compartir.
El instrumento viene con una documentación detallada. También proporcionamos un servicio de atención al cliente constante y estamos encantados de responder a todas sus preguntas y ayudarle a empezar o a gestionar imprevistos.
El CT7a se lanzó por primera vez en 2020 y sigue beneficiándose de un desarrollo constante.
Monitor de reflectividad
El CT7a es principalmente un reflectómetro especialmente diseñado para medir la reflectividad especular del revestimiento del telescopio en 7 bandas de longitud de onda. Tiene un ángulo de aceptación de 2,0° (medio ángulo) y funciona a 8° de incidencia. Las 7 bandas se pueden elegir en la región UV-Visible-NIR; la elección actual es la siguiente:
Wavelength (nm) |
Bandpass (nm) |
365 |
10 |
405 |
15 |
470 |
30 |
590 |
30 |
730 |
50 |
850 |
50 |
940 |
40 |
Pudimos lograr una precisión de medición de la reflectividad y la repetibilidad similar a la versión estándar del CT7 en cada longitud de onda hasta 308 nm y estamos muy orgullosos de presentar nuestro nuevo instrumento a la comunidad astrofísica.Las fuentes se modulan a una frecuencia de alrededor de 2 kHz y se detectan mediante la técnica de bloqueo digital en un amplificador basado en una placa DSP. Esto hace que el instrumento sea inmune a la luz parásita.
Se utilizan dos detectores idénticos; uno para medir la señal de referencia de la fuente, el otro para medir la señal reflejada. Ambas señales se detectan digitalmente y la relación de la señal de origen a la señal de referencia se registra y procesa para producir el valor de reflectividad. Cada color se ilumina y se mide secuencialmente durante un segundo.
Los dos detectores coinciden para variaciones de sensibilidad a la temperatura. Esto asegura una estabilidad absoluta a largo plazo y una inmunidad contra las variaciones de temperatura incluso cuando las fuentes se degradan o varían en intensidad.
La precisión absoluta (+/-0,5%) del
CT7a aún no es tan buena como la de
CT7 + calibre, pero apuntamos a una cifra final del mismo orden.
Detector de polvo
El
CT7a es también un
dispersómetro, que funciona como detector de polvo. La parte del dispersómetro es idéntica a la del
CT7. Este último mide la luz dispersa en los siete canales. Mide la luz dispersa integrada entre 9° y 19°. Esta medición produce una aproximación justa para el valor del TIS. El
índice de polvo indica la cantidad de polvo (en superficie relativa) que cubre el espejo.
